花了很长时间,走了很多弯路,终于完成了模405计数器的设计。
首先设计一个具有同步置数,异步清零,同步使能,进位输出的10进制计数器:
这里用了lpm定制,注意选择模10.
顶层设计:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 |
library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_arith.all; use ieee.std_logic_unsigned.all; entity cnt405 is port(clk,cnt_en,sload:in std_logic; data:in std_logic_vector(3 downto 0); b:out std_logic_vector(3 downto 0); s:out std_logic_vector(3 downto 0); g:out std_logic_vector(3 downto 0)); end cnt405; architecture rtl of cnt405 is component lpm_cnt10 PORT ( aclr : IN STD_LOGIC ; clock : IN STD_LOGIC ; cnt_en : IN STD_LOGIC ; data : IN STD_LOGIC_VECTOR (3 DOWNTO 0); sload : IN STD_LOGIC ; cout : OUT STD_LOGIC ; q : OUT STD_LOGIC_VECTOR (3 DOWNTO 0) ); end component; component dff --D触发器元件声明 port(d,clk:in std_logic; q:out std_logic); end component; component and_gate --声明与门 port(x,y,t:in std_logic; z:out std_logic); end component; --内部连线 signal rco_ten:std_logic; signal rco_ten2:std_logic; signal rco_ten3:std_logic; signal q0:std_logic; signal q00:std_logic; signal q_ten:std_logic_vector(3 downto 0); signal q_ten2:std_logic_vector(3 downto 0); signal q_ten3:std_logic_vector(3 downto 0); signal q2:std_logic; signal rco:std_logic; --元件例化,端口映射 begin u0:lpm_cnt10 port map(q2,clk,cnt_en,data,sload,rco_ten,q_ten); u1:dff port map(rco_ten,clk,q0); --进位延迟一个时钟周期 u2:lpm_cnt10 port map(q2,q0,cnt_en,data,sload,rco_ten2,q_ten2); rco |
开始使用了置数的方法,但是发现由于百位到9时才会有时钟上升沿,因此,到405后百位不会按预期置数,而是保持4,所以会看到这样的计数序列:403,404,405,400,401,402,403,404,405,400,401......
所以选择异步清零是不错的办法。

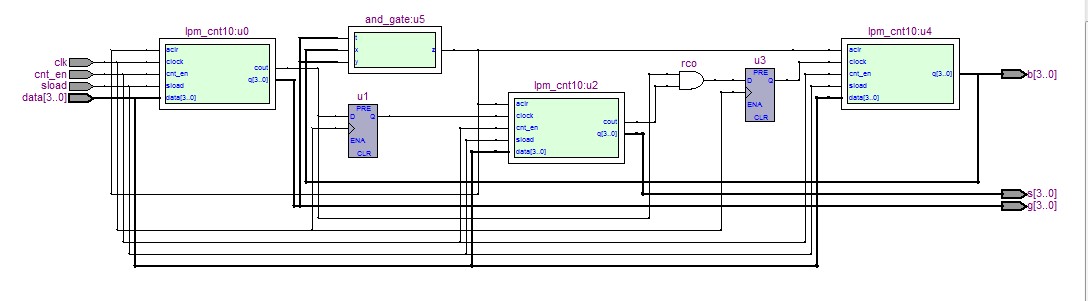

RTL调试:

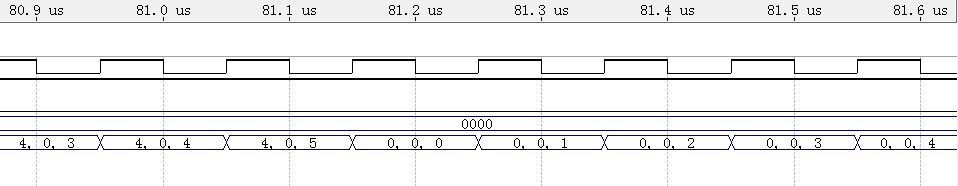

仿真结果:
