基于Telegraf和InfluxDB的url监控方案

Contents

1 概述
2 监控核心
3 多节点监控
4 Gitlab存储监控配置
5 报警
- 5.1 Alerta展示报警
6 用户界面
7 展示
8 存在的问题
9 附录

概述

url监控功能需求

面向用户提供一个表单，提交要监控的url
支持GET、POST以及Header参数
支持多种匹配规则（状态码、匹配字符串、响应时间）
用户定义监控频率

基于zabbix的web scenarios实现过一种url监控，优点是zabbix的触发器功能很好用，缺点是：

和其他系统的结合有些不够方便灵活
item名称长度有限制，不能显示完整的url
无法记录请求失败时的网页内容（只告诉你匹配失败了）
多节点监控不好做

目前使用Telegraf+InfluxDB+Kapacitor的方案。influxdb支持push任意tags和fields(指标)，因此可以很方便的记录url，url归属的app，失败时的返回数据，甚至阈值匹配结果。多节点支持也比较方便，直接部署多个Telegraf节点就可以了，需要解决的就是配置文件分发的问题，即让Telegraf知道哪些配置文件是需要监控的。

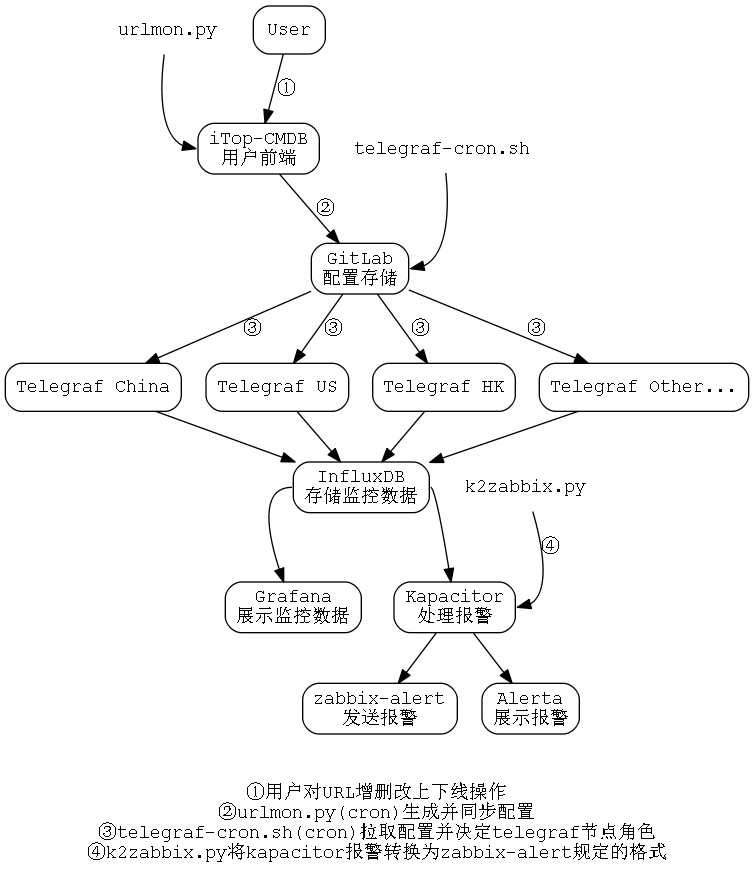

整体架构图如下

监控核心

核心监控程序是Telegraf的一个url_monitor插件，根据Telegraf官方插件http_response修改而来，配置文件样例：

[global_tags]
  monitor_node = "China"

部分省略...

# HTTP/HTTPS request given an address a method and a timeout
[[inputs.url_monitor]]
  ## App Name
  app = "monitor"
  ## CMDB ID
  cmdbid = "1701"
  address = "http://www.baidu.com"
  response_timeout = "5s"
  method = "GET"
  ## Require String 正则表达式用单引号避免转义,如果需要包含单引号，请使用'''。如果字符串末尾有单引号'，需要换行
  require_str = '''
baidu.com
'''
  require_code = '20\d'
  failed_count = 3
  failed_timeout = 0.5
  ## Whether to follow redirects from the server (defaults to false)
  follow_redirects = true
  ## GET params
  params = '''
ak=xxx&sign=xxx
'''
  ## Optional HTTP Request Body
  # body = '''
  # {'fake':'data'}
  # '''

  ## HTTP Request Headers (all values must be strings)
  ## 表格名下，直到下一个表格名或文件尾，均为当前表格的内容 所以Headers应该放在最后
  # [inputs.url_monitor.headers]
  #   Host = "github.com"

[global_tags]

monitor_node = "China"

部分省略...

# HTTP/HTTPS request given an address a method and a timeout

[[inputs.url_monitor]]

## App Name

app = "monitor"

## CMDB ID

cmdbid = "1701"

address = "http://www.baidu.com"

response_timeout = "5s"

method = "GET"

## Require String 正则表达式用单引号避免转义,如果需要包含单引号，请使用'''。如果字符串末尾有单引号'，需要换行

require_str = '''

baidu.com

'''

require_code = '20\d'

failed_count = 3

failed_timeout = 0.5

## Whether to follow redirects from the server (defaults to false)

follow_redirects = true

## GET params

params = '''

ak=xxx&sign=xxx

'''

## Optional HTTP Request Body

# body = '''

# {'fake':'data'}

# '''

## HTTP Request Headers (all values must be strings)

## 表格名下，直到下一个表格名或文件尾，均为当前表格的内容所以Headers应该放在最后

# [inputs.url_monitor.headers]

# Host = "github.com"

Measurements & Fields:

url_monitor
response_time (float, seconds)
http_code (int) #The code received
data_match
time_match
code_match
require_code
require_str
require_time

注意三个形如 *_match 的fields，此处是直接通过url_monitor插件来检查url是否匹配 require_*定义的内容，匹配则为1，不匹配为0，这样做的目的是报警脚本方便处理。

Tags:

app
cmdbid
url
method

输出样例:

# ./telegraf -config url.conf -test
* Plugin: url_monitor, Collection 1
> url_monitor,app=monitor,cmdbid=1701,host=HADOOP-215,method=GET,url=http://www.baidu.com code_match=1i,data_match=1i,failed_threshold="3",http_code=200i,require_code="20\\d",require_str="baidu.com",require_time="0.0005",response_time=0.023157402,time_match=0i 1473150864000000000

# ./telegraf -config url.conf -test

* Plugin: url_monitor, Collection 1

> url_monitor,app=monitor,cmdbid=1701,host=HADOOP-215,method=GET,url=http://www.baidu.com code_match=1i,data_match=1i,failed_threshold="3",http_code=200i,require_code="20\\d",require_str="baidu.com",require_time="0.0005",response_time=0.023157402,time_match=0i 1473150864000000000

生产环境使用InfluxDB存储Telegraf监控数据

多节点监控

telegraf-url-client，此项目提供初始化监控节点的脚本：

初始化一个节点，名称为China
./init.sh China

1 2	初始化一个节点，名称为China ./init.sh China

启动Telegraf

$node为节点变量，根据不同节点，-config-directory为不同的目录
telegraf -config $rootdir/url.conf -config-directory $rootdir/$urls_dir/$node -pidfile $rootdir/telegraf.pid

1 2	$node为节点变量，根据不同节点，-config-directory为不同的目录 telegraf -config $rootdir/url.conf -config-directory $rootdir/$urls_dir/$node -pidfile $rootdir/telegraf.pid

telegraf-url-client中包含一个脚本telegraf-cron.sh，init.sh脚本会自动配置cron，该脚本会定期从Gitlab pull最新配置，并检查自己节点的配置是否有更新，如有，则reload Telegraf。

Gitlab存储监控配置

根据上一节，gitlab存储配置的时候结构：

├── telegraf-url
│   ├── China
│   ├── HongKong
│   └── UnitedStates

├── telegraf-url

│ ├── China

│ ├── HongKong

│ └── UnitedStates

即以节点名称作为目录名称。

以此基础编写urlmon.py脚本，设置定时任务，监控iTop中Url类的更新，转换成Telegraf配置文件，然后提交到Gitlab。

报警

使用Kapacitor，参考http://www.annhe.net/article-3580.html

tickscript样例

var win = 3m
var origin = stream
    |from()
        .database('telegraf')
        .retentionPolicy('default')
        .measurement('url_monitor')
        .groupBy('monitor_node','app','url', 'cmdbid')
    |window()
        .period(win)
        .every(10s)

var code_match = origin
    |mean('code_match')

var http_code = origin
    |last('http_code')

var require_code = origin
    |last('require_code')

code_match
    |join(http_code, require_code)
        .as('code_match', 'http_code', 'require_code')
        .tolerance(5s)

    |alert()
        .id('HTTP_CODE:{{ index .Tags "cmdbid" }}.{{ index .Tags "url" }}')
        .message('')
        .crit(lambda: "code_match.mean" < 0.4)
        .critReset(lambda: "code_match.mean" == 1)
        .stateChangesOnly(30m)
        .log('/tmp/alerts.log')
        .exec('/opt/kapacitor/tools/k2zabbix.py', 'product')

var win = 3m

var origin = stream

|from()

.database('telegraf')

.retentionPolicy('default')

.measurement('url_monitor')

.groupBy('monitor_node','app','url', 'cmdbid')

|window()

.period(win)

.every(10s)

var code_match = origin

|mean('code_match')

var http_code = origin

|last('http_code')

var require_code = origin

|last('require_code')

code_match

|join(http_code, require_code)

.as('code_match', 'http_code', 'require_code')

.tolerance(5s)

|alert()

.id('HTTP_CODE:{{ index .Tags "cmdbid" }}.{{ index .Tags "url" }}')

.message('')

.crit(lambda: "code_match.mean" < 0.4)

.critReset(lambda: "code_match.mean" == 1)

.stateChangesOnly(30m)

.log('/tmp/alerts.log')

.exec('/opt/kapacitor/tools/k2zabbix.py', 'product')

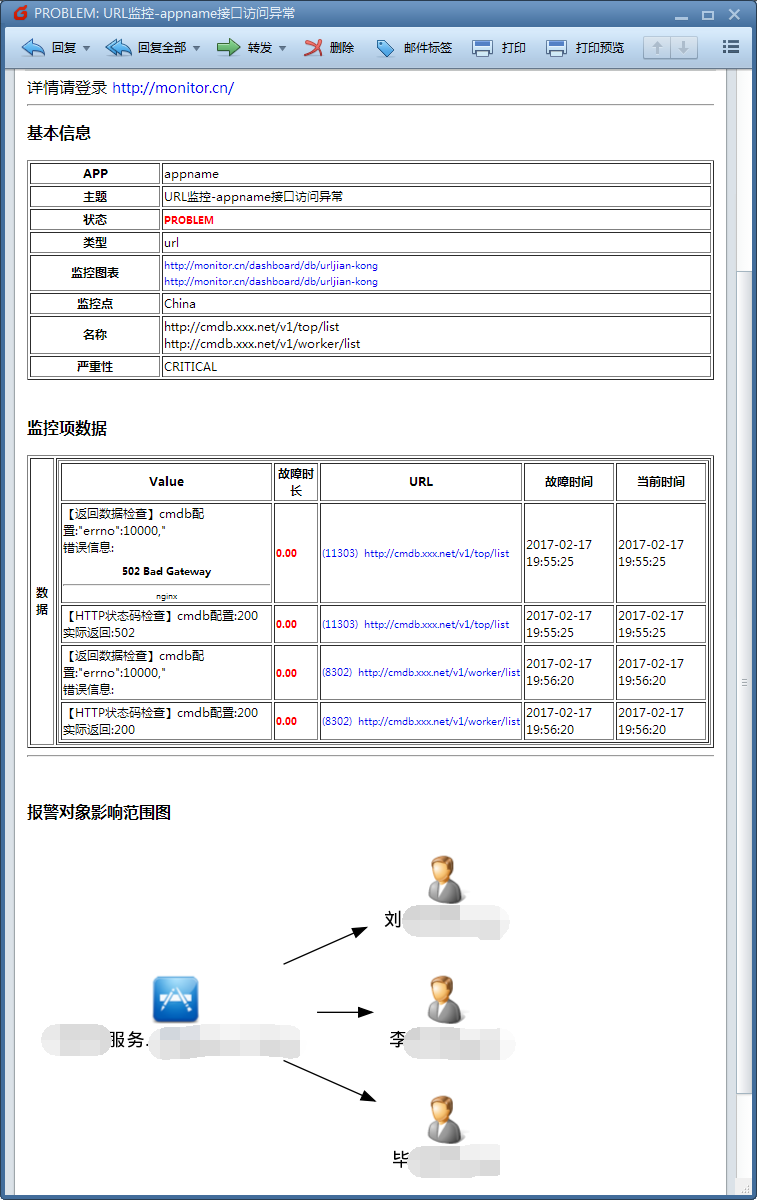

由第一小节(监控核心)可知，每个url都有一个叫app的tag，app的联系人存储在CMDB中，zabbix-alert是针对zabbix写的一个报警脚本，支持通过特定字段从CMDB取联系人，以及简单的报警合并。k2zabbix.py将Kapacitor产生的报警转换成zabbix-alert能够处理的格式，zabbix-alert通过app标签来确定报警该发给谁，并且会合并某段时间（比如1分钟内）某app所有报警的url，防止报警风暴。

Alerta展示报警

    |alert()
        部分省略...
        .alerta()
            .resource('{{ index .Tags "cmdbid" }}.{{ index .Tags "monitor_node" }}:{{ index .Tags "app" }}')
            .event('状态码异常: {{ index .Tags "url" }}')
            .environment('Production')
            .group('{{ index .Tags "cmdbid" }}.{{ index .Tags "monitor_node" }}:{{ index .Tags "app" }}')
            .value('{{ index .Fields "http_code.last" }}')

|alert()

部分省略...

.alerta()

.resource('{{ index .Tags "cmdbid" }}.{{ index .Tags "monitor_node" }}:{{ index .Tags "app" }}')

.event('状态码异常: {{ index .Tags "url" }}')

.environment('Production')

.group('{{ index .Tags "cmdbid" }}.{{ index .Tags "monitor_node" }}:{{ index .Tags "app" }}')

.value('{{ index .Fields "http_code.last" }}')

用户界面

在iTop中定义了一个Url类作为用户操作url监控界面，并做了权限限定，用户能对自己名下app的url做增、删（下线）、改、上线、暂停监控操作。

展示

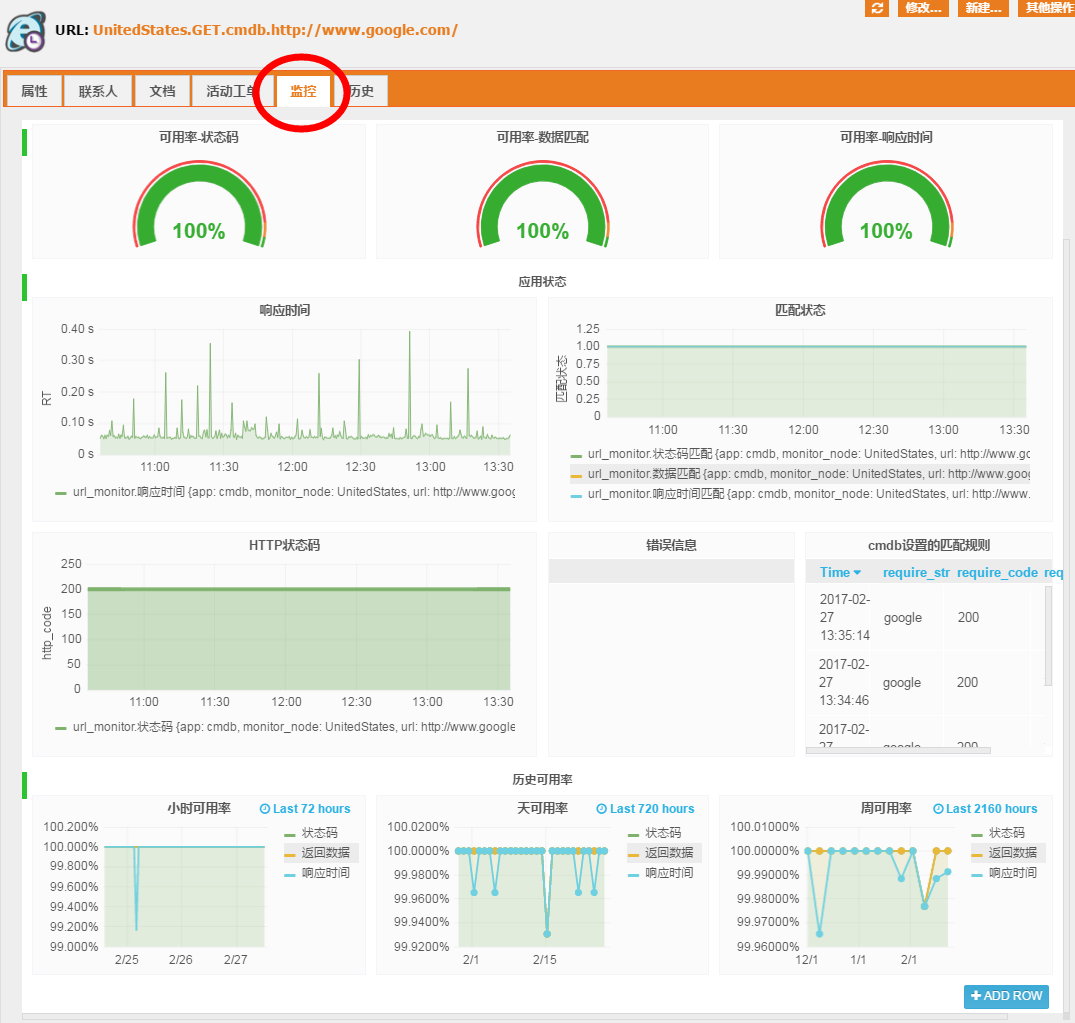

使用Grafana，并且在iTop的Url类中新增一个tab，将Grafana页面嵌入iTop。

#可用率统计
SELECT sum("code_match")/count("http_code") FROM "url_monitor" WHERE "app" =~ /^$app$/ AND "monitor_node" =~ /^$monit_node$/ AND "url" =~ /^$url$/ AND $timeFilter GROUP BY "app", "monitor_node"
SELECT sum("data_match")/count("http_code") FROM "url_monitor" WHERE "app" =~ /^$app$/ AND "monitor_node" =~ /^$monit_node$/ AND "url" =~ /^$url$/ AND $timeFilter GROUP BY "app", "monitor_node"
SELECT sum("time_match")/count("http_code") FROM "url_monitor" WHERE "app" =~ /^$app$/ AND "monitor_node" =~ /^$monit_node$/ AND "url" =~ /^$url$/ AND $timeFilter GROUP BY "app", "monitor_node"

# cq计算小时可用率，天可用率，周可用率
name: telegraf
--------------
name        query
url_avail_h CREATE CONTINUOUS QUERY url_avail_h ON telegraf BEGIN SELECT sum(code_match) / count(http_code) AS avail_code, sum(data_match) / count(http_code) AS avail_data, sum(time_match) / count(http_code) AS avail_time INTO telegraf.trend365.url_avail_h FROM telegraf."default".url_monitor GROUP BY time(1h), monitor_node, app, url END
url_avail_d CREATE CONTINUOUS QUERY url_avail_d ON telegraf BEGIN SELECT sum(code_match) / count(http_code) AS avail_code, sum(data_match) / count(http_code) AS avail_data, sum(time_match) / count(http_code) AS avail_time INTO telegraf.trend365.url_avail_d FROM telegraf."default".url_monitor GROUP BY time(1d), monitor_node, app, url END
url_avail_w CREATE CONTINUOUS QUERY url_avail_w ON telegraf BEGIN SELECT sum(code_match) / count(http_code) AS avail_code, sum(data_match) / count(http_code) AS avail_data, sum(time_match) / count(http_code) AS avail_time INTO telegraf.trend365.url_avail_w FROM telegraf."default".url_monitor GROUP BY time(1w), monitor_node, app, url END

#可用率统计

SELECT sum("code_match")/count("http_code") FROM "url_monitor" WHERE "app" =~ /^$app$/ AND "monitor_node" =~ /^$monit_node$/ AND "url" =~ /^$url$/ AND $timeFilter GROUP BY "app", "monitor_node"

SELECT sum("data_match")/count("http_code") FROM "url_monitor" WHERE "app" =~ /^$app$/ AND "monitor_node" =~ /^$monit_node$/ AND "url" =~ /^$url$/ AND $timeFilter GROUP BY "app", "monitor_node"

SELECT sum("time_match")/count("http_code") FROM "url_monitor" WHERE "app" =~ /^$app$/ AND "monitor_node" =~ /^$monit_node$/ AND "url" =~ /^$url$/ AND $timeFilter GROUP BY "app", "monitor_node"

# cq计算小时可用率，天可用率，周可用率

name: telegraf

--------------

name query

url_avail_h CREATE CONTINUOUS QUERY url_avail_h ON telegraf BEGIN SELECT sum(code_match) / count(http_code) AS avail_code, sum(data_match) / count(http_code) AS avail_data, sum(time_match) / count(http_code) AS avail_time INTO telegraf.trend365.url_avail_h FROM telegraf."default".url_monitor GROUP BY time(1h), monitor_node, app, url END

url_avail_d CREATE CONTINUOUS QUERY url_avail_d ON telegraf BEGIN SELECT sum(code_match) / count(http_code) AS avail_code, sum(data_match) / count(http_code) AS avail_data, sum(time_match) / count(http_code) AS avail_time INTO telegraf.trend365.url_avail_d FROM telegraf."default".url_monitor GROUP BY time(1d), monitor_node, app, url END

url_avail_w CREATE CONTINUOUS QUERY url_avail_w ON telegraf BEGIN SELECT sum(code_match) / count(http_code) AS avail_code, sum(data_match) / count(http_code) AS avail_data, sum(time_match) / count(http_code) AS avail_time INTO telegraf.trend365.url_avail_w FROM telegraf."default".url_monitor GROUP BY time(1w), monitor_node, app, url END

存在的问题

目前存在的问题有

Kapacitor不方便做类似 zabbix count(#3,1)这样的触发器，即连续3个点等于某个值。以滑动窗口中异常值的比例来触发报警，会因为监控频率的不同，导致失败次数的阈值也不同，比如窗口是3分钟，某些url监控频率是2分钟，那么一个窗口中只能落入一个点，这个点故障了，那窗口异常值比例就是100%，就触发报警了
节点区分还比较粗放，一个url只对应一个监控点，只能简单的区分地区，减少了异国（地区）监控因网络问题导致的误报。理想情况是一个url能选择多个监控点，这样就能分运营商做监控
节点扩容尚未考虑。目前的运行情况来看，普通4核8G虚拟机跑个几千url还是不成问题的。后续在考虑扩容问题

附录

由于此方案很杂乱，各种脚本拼凑。这里列出用到的程序及链接

url_monitor https://github.com/annProg/url_monitor
iTop Url类定义 https://github.com/annProg/itop-extensions/tree/master/le-config-mgmt
urlmon.py https://github.com/annProg/itop-tools
telegraf-url-client https://github.com/annProg/telegraf-url-client
k2zabbix.py https://github.com/annProg/zabbix-alert/tree/master/tools
zabbix-alert https://github.com/annProg/zabbix-alert
