GraphViz for Discuz!实现了在Discuz!论坛将dot源码渲染为图形。graphviz是贝尔实验室开发的一个开源的工具包，它使用一个特定的DSL(领域特定 语言):dot作为脚本语言，然后使用布局引擎来解析此脚本，并完成自动布局。可以用于程序结构图、流程图、网络图、数据结构图、UML图、状态机图等。
插件信息
| 插件名称 | Graphviz for Discuz! |
| 插件ID | zxsq_graphviz |
| 插件功能 | 在Discuz!论坛使用Graphviz |
| 插件URL | http://addon.discuz.com/?@zxsq_graphviz.plugin |
| 支持网站 | http://graphviz.tecbbs.com |
使用方法
本插件不提供编辑器按钮，请直接输入代码
|
1 2 3 4 5 6 7 |
[gv] put your dot code here [/gv] gv接受一个参数，表示dot解析引擎，可选引擎：dot,neato,fdp,sfdp,twopi,circo 如 [gv=neato]put your dot code here[/gv] 表示用neato引擎画无向图 不带参数时，默认解析引擎为 dot 即 [gv] [/gv] 等同于 [gv=dot] [/gv] |
插件截图

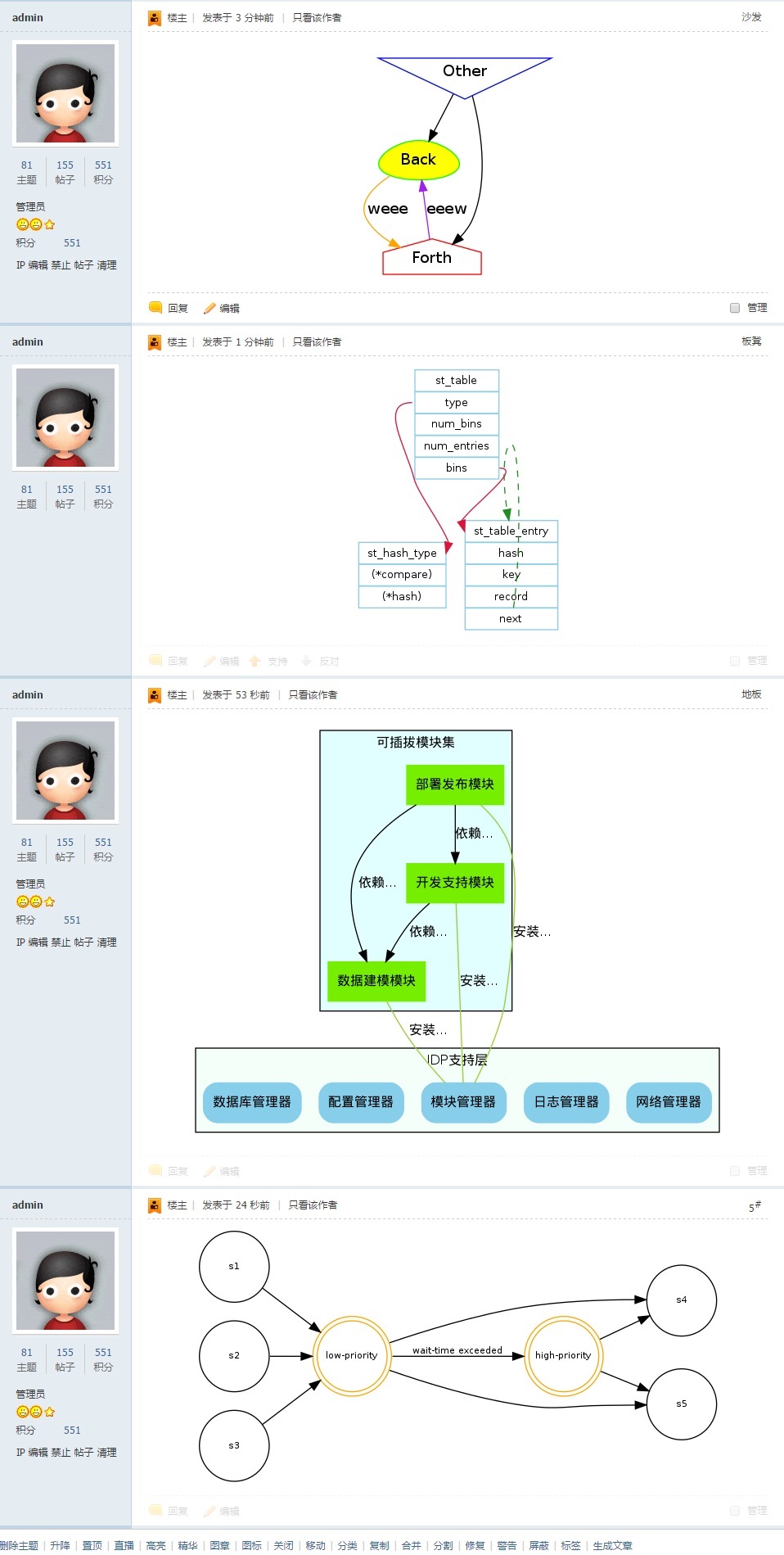

显示效果

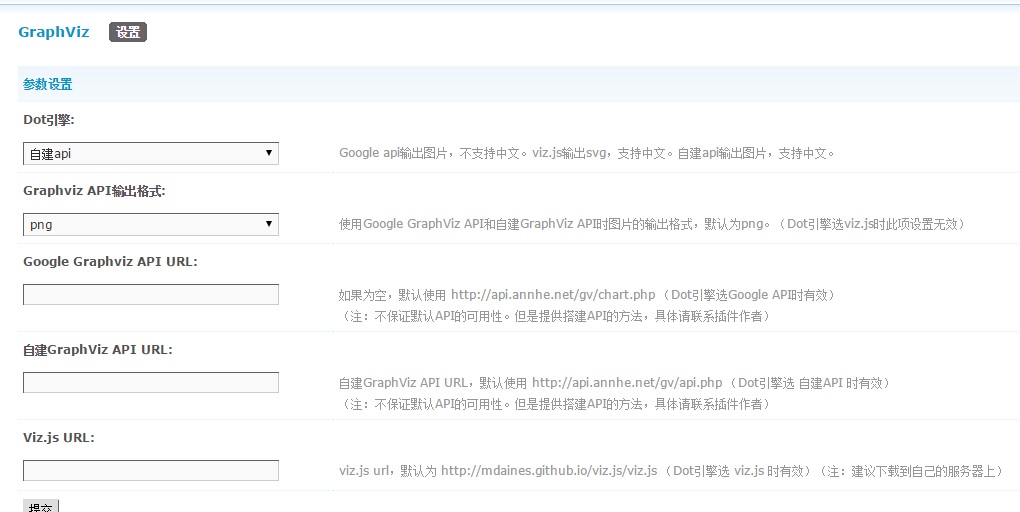

配置选项
补充说明
本插件默认使用的 自建Graphviz API （http://api.annhe.net/gv/api.php） 和Google Graphviz API代理（http://api.annhe.net/gv/chart.php）， 不保证该API的可用性 ，但是提供搭建API的方法，详见 自建GraphViz API、一种代理访问Google GraphViz Charts的方法
API搭建对比
| API | 中文支持 | 搭建最低条件 |
|---|---|---|
| 自建API | 是 | 需要服务器（VPS，云主机等） |
| Google API代理 | 否 | 需要国外虚拟主机 |
