SR锁存器笔记

未经许可,禁止转载。
本文链接地址: https://www.annhe.net/article-366.html

学时序逻辑一直很困惑,主要是搞不清楚那样连接电路为什么就可以实现保持,清零,置数等功能,今天慢慢的推了SR锁存器的真值表,好像有点明白了,但是过程是否正确就不知道了。

SR锁存器

SR锁存器

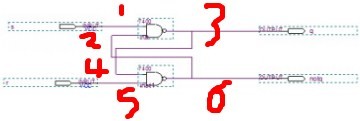

如上图是一个SR锁存器,1为S端,5为R端,低电平有效,3为Q端,6为Q’ 端。设初始状态均为低电平。此时,3端为1,3端状态反馈至4端,4端为1,6端为0,6端在反馈至2端,2端为0,。

当5端置1时,1端为0,3端为1,4端接受3端的反馈始终为1,此时,3输出1,6输出0,实现了置数功能。

当1端置1是(此时5端依然是1),由于6反馈至2一直是0,所以,3输出1不变,实现了保持功能。

当5端置0时(此时1端依然是1),6端输出变成了1,反馈至2,3端输出变成了0,实现了清零功能。

5端在置1时,由于3端保持0,反馈至4端也保持0,所以,6保持1,3也就继续保持0,实现了保持功能。



至今仍觉的晕,感觉直接记功能表还简单一些。
